مقایسه انواع چیلر : تراکمی و جذبی

این مقاله به بررسی عمیق، تخصصی و مقایسه جامع دو دسته اصلی چیلرها، یعنی چیلرهای تراکمی و جذبی، اختصاص دارد. چیلرها به عنوان اجزای حیاتی در سیستم‌های HVAC (گرمایش، تهویه و سرمایش مطبوع)، نقش کلیدی در تأمین سرمایش پایدار و کارآمد برای ساختمان‌های مسکونی، تجاری، صنعتی، بیمارستان‌ها، مراکز داده و حتی فرآیندهای تولیدی ایفا می‌کنند.

در ایران، با تنوع اقلیمی گسترده از مناطق گرم و خشک مرکزی تا مرطوب شمالی و جنوبی، و چالش‌هایی مانند محدودیت‌های برق و دسترسی فراوان به گاز طبیعی، انتخاب بین چیلر تراکمی و جذبی نه تنها بر راندمان انرژی تأثیر می‌گذارد، بلکه می‌تواند هزینه‌های عملیاتی را تا 40% کاهش دهد و به اهداف پایداری زیست‌محیطی کمک کند.

مقدمه

چیلرها دستگاه‌های پیشرفته‌ای برای تولید سیال سرد (آب سرد در دمای 5-7 درجه سانتی‌گراد) هستند که در سیستم‌های مرکزی مانند فن‌کویل، هواساز و رادیاتورهای سرد استفاده می‌شوند. چیلر تراکمی بر پایه انرژی الکتریکی و کمپرسور مکانیکی عمل می‌کند، در حالی که چیلر جذبی از انرژی حرارتی (مانند گاز، بخار یا حرارت ضایعاتی) برای فرآیند جذب شیمیایی بهره می‌برد.

این تفاوت بنیادین منجر به سناریوهای کاربردی متفاوت می‌شود: چیلر تراکمی برای محیط‌هایی با برق پایدار و نیاز به کنترل دقیق، و چیلر جذبی برای مناطقی با انرژی حرارتی ارزان و فراوان مانند ایران.

در ایران، مصرف انرژی چیلرها بخش قابل توجهی از پیک بار الکتریکی تابستانی را تشکیل می‌دهد (تا 50% در ساختمان‌های تجاری). محاسبه بار سرمایشی دقیق با فرمول جامع Q_total = Q_conduction + Q_convection + Q_radiation + Q_infiltration + Q_internal gains ضروری است، جایی که هر جزء بر اساس عوامل ساختمانی مانند ضریب U-Value دیوارها، نرخ نفوذ هوا و بارهای داخلی (لامپ‌ها، تجهیزات) محاسبه می‌شود. نرم‌افزارهایی مانند HAP، TRACE 700 یا EnergyPlus برای شبیه‌سازی دقیق استفاده می‌شوند. این مقاله با رویکرد تخصصی، چیلرها را از زوایای فنی، اقتصادی، زیست‌محیطی و عملی بررسی می‌کند تا بهینه‌ترین انتخاب برای پروژه‌های ایرانی پیشنهاد شود.

اصول کار چیلرها

چیلرها بر پایه چرخه‌های ترمودینامیکی بسته عمل می‌کنند که هدف آن‌ها کاهش آنتالپی سیال کاری برای جذب حرارت از محیط است. اجزای اصلی شامل اواپراتور (جذب حرارت و تبخیر مبرد)، کمپرسور یا ژنراتور (افزایش فشار یا انرژی)، کندانسور (چگالش و دفع حرارت) و شیر انبساط (کاهش فشار) هستند.

ضریب عملکرد COP = Q_cooling / W_input محاسبه می‌شود، که Q_cooling سرمایش مفید (در kW) و W_input انرژی ورودی (الکتریکی یا حرارتی) است. برای ارزیابی واقعی، از دیاگرام‌های P-h (فشار-آنتالپی) یا T-s (دما-آنتروپی) استفاده می‌شود تا اثرات برگشت‌ناپذیری مانند افت فشار در لوله‌ها مدل‌سازی شود. استاندارد AHRI شرایط تست را تعریف می‌کند: دمای آب ورودی به اواپراتور 12 درجه، خروجی 7 درجه، و کندانسور با دمای آب 30 درجه ورودی. عوامل مؤثر بر عملکرد شامل کیفیت آب (سختی کمتر از 50 ppm برای جلوگیری از رسوب)، دمای محیط خارجی، بار جزئی (که با IPLV ارزیابی می‌شود، معمولاً 75% بار در 75% زمان) و رطوبت نسبی هستند. در چیلرها، راندمان بخشی EER = Q_cooling / P_electric در شرایط کامل بار محاسبه می‌شود، و برای بهینه‌سازی، کنترل‌های PID یا فازی برای تنظیم سرعت کمپرسور ضروری است.

چیلرهای تراکمی: مکانیسم، انواع و ویژگی‌ها

چیلرهای تراکمی بر اساس چرخه تراکم بخار عمل می‌کنند، جایی که مبردهای کم‌GWP مانند R-32، R-454B یا R-1234ze (با پتانسیل گرمایش جهانی کمتر از 150) فشرده، چگالش، منبسط و تبخیر می‌شوند. کار کمپرسور با فرمول W_comp = m * (h_out - h_in) / η_isentropic محاسبه می‌شود، که η راندمان ایزنتروپیک (معمولاً 0.7-0.85) است.

انواع اصلی چیلر تراکمی شامل سانتریفیوژ (با ایمپلر برای فشرده‌سازی دینامیکی)، اسکرو (کمپرسور دوار هلالی)، اسکرال (کمپرسور مارپیچی) و پیستونی (حرکتی رفت و برگشتی) هستند. چیلر سانتریفیوژ برای ظرفیت‌های بالا ایده‌آل است و با استفاده از VFD (درایو فرکانس متغیر)، مصرف انرژی در بار جزئی تا 50% کاهش می‌یابد. مصرف برق متوسط 0.5-0.7 kW/ton است، و COP در شرایط بهینه به 7 می‌رسد. مزایا شامل پاسخ سریع به تغییرات بار، کنترل دقیق دما (±0.5 درجه) و ادغام آسان با BMS (سیستم مدیریت ساختمان). معایب شامل نویز (تا 85 dB) و وابستگی به شبکه برق پایدار است. در ایران، این چیلرها در برج‌های اداری تهران و مراکز خرید بزرگ کاربرد دارند.

چیلرهای جذبی: مکانیسم، انواع و ویژگی‌ها

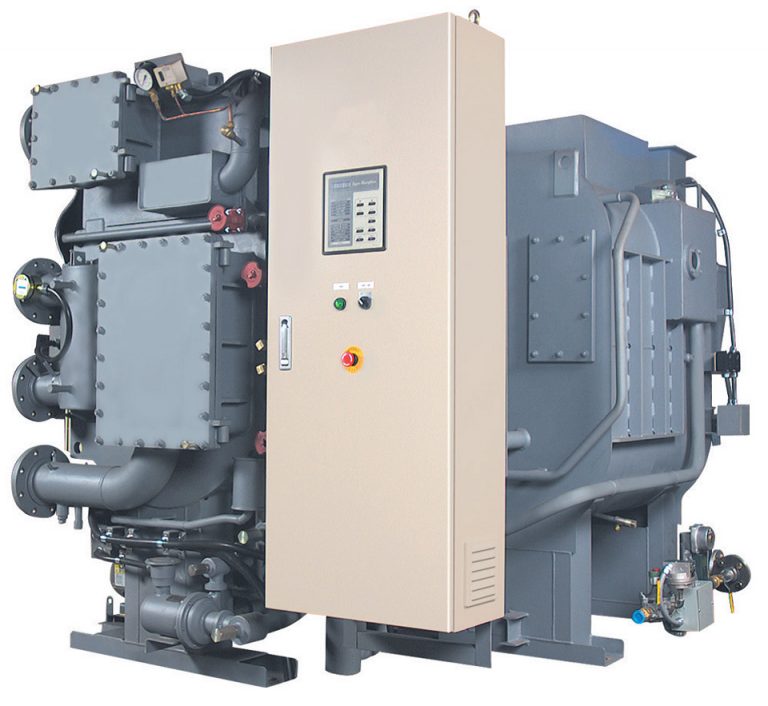

چیلرهای جذبی از چرخه جذب شیمیایی استفاده می‌کنند، جایی که جاذب (لیتیوم بروماید با آب یا آمونیاک با آب) مبرد را جذب کرده و با اعمال حرارت در ژنراتور، آن را جدا می‌کند. انرژی ورودی حرارتی است، و COP = Q_cooling / Q_heat، که Q_heat حرارت ورودی (در kJ/kg) است. فرآیند شامل جذب در ابزوربر، پمپاژ به ژنراتور، تولید بخار در دمای بالا، چگالش و بازگشت به اواپراتور است.

انواع شامل تک‌اثره (با یک ژنراتور و COP پایین)، دواثره (با دو مرحله برای راندمان بالاتر) و سه‌اثره (پیشرفته با COP تا 1.8) هستند. چیلر دواثره با بخار 140 درجه یا گاز مستقیم، در ایران محبوب است زیرا هزینه عملیاتی آن با گاز طبیعی کمتر از 0.2 kW/ton معادل الکتریکی است. مزایا نویز بسیار کم (کمتر از 60 dB)، عدم نیاز به کمپرسور مکانیکی و امکان استفاده از حرارت ضایعاتی یا خورشیدی. معایب شامل حجم بزرگ (تا 2 برابر تراکمی)، حساسیت به خوردگی (نیاز به مواد ضدخوردگی مانند تیتانیوم) و نیاز به حفظ خلأ بالا (کمتر از 10 Pa). در صنایع پتروشیمی ایران، این چیلرها با حرارت فرآیندها ادغام می‌شوند.

پارامترهای کلیدی در مقایسه چیلرها

مقایسه چیلرها بر اساس معیارهای فنی، اقتصادی و عملی انجام می‌شود.

کاربردهای عملی چیلرها در ایران

در ساختمان‌های مسکونی تهران (مانند برج‌های منطقه 22)، چیلر تراکمی اسکرو با ظرفیت 100 تن برای سیستم فن‌کویل استفاده می‌شود، که با محاسبه بار 1.2 تن بر واحد آپارتمان، راندمان بالایی ارائه می‌دهد. در صنایع نفتی جنوب (عسلویه)، چیلر جذبی دواثره با ظرفیت 1000 تن، حرارت فلر را بازیافت می‌کند و 30% صرفه‌جویی ایجاد می‌نماید. در بیمارستان‌های بزرگ مانند میلاد، چیلر جذبی به دلیل نویز کم برای اتاق‌های عمل ترجیح داده می‌شود. مثال عملی: در یک هتل 200 اتاقی در کیش، ادغام چیلر تراکمی با پنل‌های خورشیدی، IPLV را به 6.5 رسانده است.

بهینه‌سازی عملکرد و نگهداری چیلرها

بهینه‌سازی شامل استفاده از کنترل‌های هوشمند مانند MPC (کنترل پیش‌بینی مدل) برای پیش‌بینی بار بر اساس داده‌های آب و هوایی، و VFD برای کمپرسورهای تراکمی که مصرف را 20-30% کاهش می‌دهد. در جذبی، بازیافت حرارت از کندانسور برای پیش‌گرمایش آب ورودی، COP را 10% افزایش می‌دهد. نگهداری: برای تراکمی، چک سالانه مبرد و تمیزکاری لوله‌ها با اسید mild؛ برای جذبی، نظارت بر غلظت LiBr (45-60%) برای جلوگیری از کریستالیزاسیون. استفاده از IoT برای مانیتورینگ آنلاین، خرابی‌ها را 50% کاهش می‌دهد.

چالش‌ها و روندهای آینده چیلرها

چالش‌ها در ایران شامل نوسانات برق (برای تراکمی)، کمبود آب خنک‌کننده در مناطق خشک، و مقررات زیست‌محیطی (کاهش مبردهای HFC بر اساس پروتکل کیگالی). روندهای آینده: چیلرهای هیبریدی (ترکیب تراکمی و جذبی)، ادغام با ذخیره‌سازی انرژی (باتری‌های حرارتی)، استفاده از مبردهای طبیعی مانند CO2 یا پروپان، و هوش مصنوعی برای بهینه‌سازی خودکار. در ایران، پروژه‌های خورشیدی-جذبی در حال گسترش هستند.

جمع‌بندی

چیلر تراکمی با راندمان بالا و انعطاف‌پذیری برای پروژه‌های شهری، و چیلر جذبی با اقتصاد حرارتی برای صنایع و ساختمان‌های بزرگ، گزینه‌های برتر هستند. با استفاده از جداول مقایسه، محاسبات دقیق و بهینه‌سازی، می‌توان سیستم‌هایی پایدار طراحی کرد. انتخاب نهایی به تحلیل LCA (چرخه حیات) و مشاوره متخصصان بستگی دارد تا چیلر مناسبی برای نیازهای خاص ایرانی انتخاب شود.
